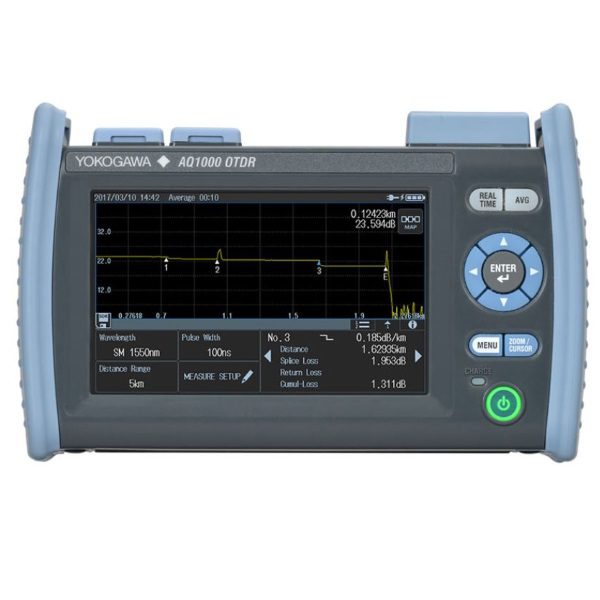

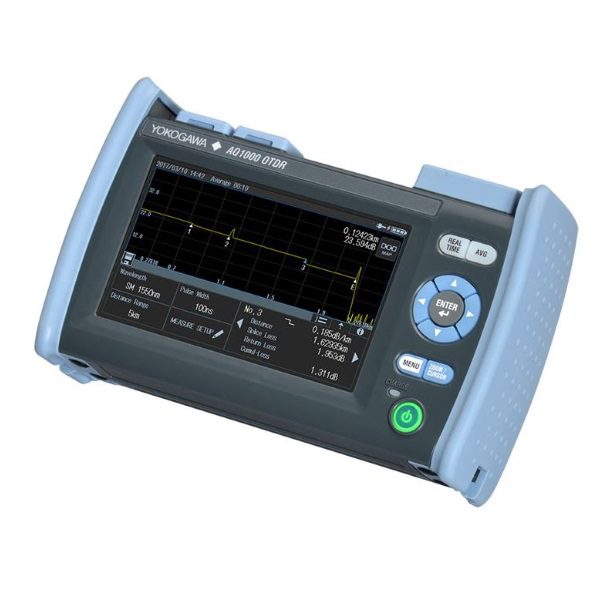

OTDR – AQ1000 – YOKOGAWA

  • Descrição

Descrição

O AQ1000 satisfaz as necessidades de teste e medição na análise de redes ópticas de acesso.

• Comprimentos de onda: 1310 / 1550 nm
• Faixas dinâmicas: 32 / 30 dB
• Dimensão: 185 mm (L) × 116 mm (A) × 56 mm (P)
• Peso: 660 g

Tela touchscreen

Intuitivo e sensível
Toque, deslize, aperte ou pressione. A alta resolução e sensível tela touchscreen capacitivo de 5,0 polegadas e botões de tecla fazem das operações do OTDR, simples e intuitiva.

Modos de visualização do OTDR

Visualização por traço
Visualização tradicional com formas de onda OTDR e marcadores de eventos.

Visualização por mapa
Exibição de mapa simples, baseada em ícones para facilitar a interpretação de eventos de rede.



Longo tempo de operação da bateria

Mais de 10 horas!

Sem a preocupação com a falta de energia da bateria durante o seu trabalho diário. A bateria de Li-Ion de alta capacidade do AQ1000 dura 10 horas sob as condições padrão da Telcordia.



Inicialização rápida

Menos de 10 segundos!
Completamente desligado, o OTDR estará pronto para medições em menos de 10 segundos!

Totalmente automático
Simplesmente pressionando um único botão, o AQ1000 inicia uma medição de OTDR, detecta e caracteriza de forma abrangente os eventos de rede com o julgamento PASSAR / FALHAR baseado em limites definidos pelo usuário. Os dados de medição podem ser salvos automaticamente, se desejado.Tempo real
Uma maneira simples e rápida de observar a situação da conexão e realizar o julgamento PASSAR / FALHAR. Os marcadores permitem as medições de distância e perda.
Fonte de luz visível (VLS)
Emite luz vermelha para verificar a continuidade das fibras de lançamento ou troncos de fibras curtas. As rupturas e dobras na fibra podem ser identificadas visualmente.(/VLS option is required.)Recursos de manuseio de dadosSalvamento de dados direto
Simplesmente pressionando o ícone “Salvar diretamente”, os dados medidos podem ser salvos no formato SOR ou PDF de acordo com a pré-seleção feita pelo usuário.

Relatório em PDF
Software pós-processamento embutido para gerar relatórios OTDR em formato PDF. Configuração flexível do modelo de relatório para atender aos requisitos de relatórios dos usuários.

Transferência de dados
Os arquivos de dados ou arquivos de relatório PDF armazenados no AQ1000 podem ser facilmente transferidos para um PC através de uma conexão USB.

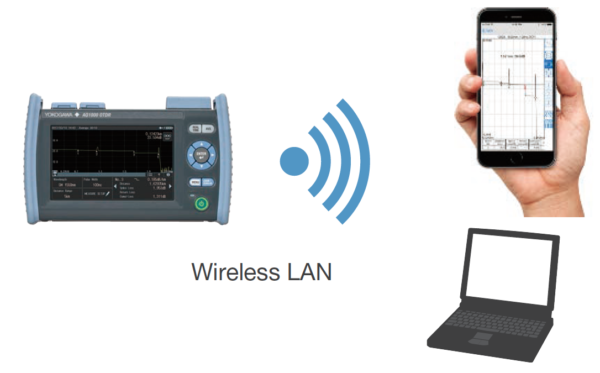

Rede sem fio LAN (breve lançamento)
O AQ1000 é capaz de transferir dados e controlar remotamente em cooperação com dispositivos sem fio compatíveis com LAN.

Transferência de dados sem fio
Os arquivos de dados do AQ1000 podem ser transferidos para um smartphone ou tablet usando o transportador de dados OTDR, ou para PC usando o software de Controle Remoto do OTDR.

Controle remoto
O AQ1000 pode ser controlado remotamente por um smartphone ou tablet usando um navegador da web e por um PC usando um navegador da web ou o controle remoto OTDR.

Nota.
/ WLN é necessário. Consulte os nossos representantes de vendas para informação de disponibilidade no seu país.
O transportador de dados OTDR e o controlador remoto OTDR são softwares de aplicação gratuitos

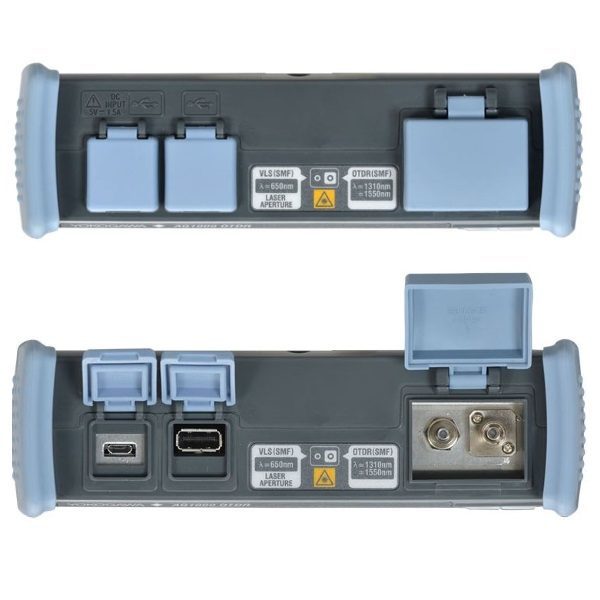

Alimentação USB
A porta USB é utilizada para carregar a bateria do AQ1000.
Não há mais a necessidade de transportar um adaptador CA volumoso.

Nota.
O adaptador de alimentação USB não está incluído.
Consulte os nossos representantes de vendas para obter os adaptadores de alimentação USB aprovados pela Yokogawa.

Multi Idiomas
Exibe a seleção de idiomas para auxiliar os usuários na operação do AQ1000 em seu idioma nativo.
Funções de medição
• Medição de distância
• Medição de perdas
• Medição de perda de retorno (Total / Seção)
• Busca automática de eventos
• Julgamento passar / falhar
